RMHI-3000型高溫材料超低微電阻測試儀

關鍵詞：微小電阻，大電流，高電壓

RMHI-3000型高溫材料超低微電阻測試儀

全檢的新標桿高精度判定焊接和連接質量是否合格

隨著電氣化社會的發展，電池、電機和電子零件向著大電流和高電壓的方向發展。

即使是微小的電阻也會對能源效率和安全性產生重大影響，因此對電阻進行更準確的品質控制至關重要。

通過相應的測試儀器和搭配的測試軟件，可提供覆蓋了量子材料、超導材料、半金屬材料、納米材料、薄膜材料、絕緣材料等大部分的半導體測試方法和應用。能夠快速的幫您解決實驗和研究中的測試問題。

RMHI-3000型高溫材料超低微阻測試儀

是一款任何人都能輕松上手使用的高精度電阻測試儀。

適用于開發和生產線等各個場景。

高精度的低電阻測量

溫度：室溫-1000℃

控制精度：±1℃

電阻可測范圍 ：1 n? ～ 1200 M?

最小分辨率 ：1 n?（1000 μΩ 量程）

最小測量量程 ：1000 μΩ

最小測量量程精度 : 0.045 % rdg

最大測試電流 ：1 A

RMHI-3000型高溫材料超低微電阻測試儀 測量對象

可以測量流過大電流的元器件或配線，以及因連接問題導致故障的連接器等的電阻。

產品優勢

RMHI-3000型高溫材料超低微電阻測試儀

3 大特點

1、能以1 nΩ 高分辨率測量低電阻

2、低成本、省空間、多通道

3、 可集成到自動檢測設備中

1、能以1 nΩ 高分辨率測量低電阻

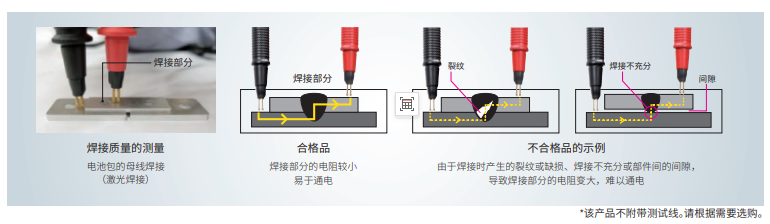

在焊接部分等測量對象流過電流來測量電阻。根據電阻值的差異來篩選合格品與不合格品。焊接電阻較低時 為10μΩ ~ 100μΩ左右。RMHI-3000型高溫材料超低微電阻測試儀

配備1000 μΩ的量程，能夠以1 nΩ的分辨率高精度地測量低電 阻。焊接不充分時，電阻值會高于合格品。測量合格品和不合格品的電阻值的微小差異，以此判斷合格與否。 通過數值管理生產線上全部產品的焊接質量，確保可追溯性。

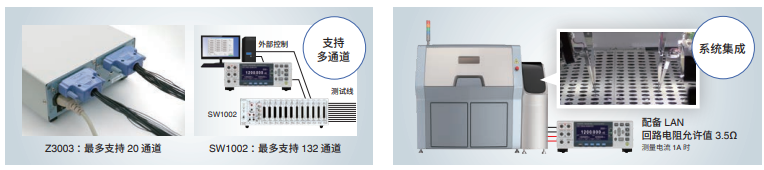

內置多路轉換器的機型 RMHI-3000型高溫材料超低微電阻測試儀

2、此外，與掃描模塊機架SW1002組合使用時，最多可支持132通道（4 端子法）。這種低成本、節省空間的系統可滿足多通道測量的需求。

3、可集成到自動檢測設備中， 無需考慮導線電阻和接觸電阻

回路電阻的容差范圍已經擴大，因此無需考慮導線電阻或接觸電阻，即可將 其集成到系統中。標配 LAN 通訊接口，為方便與PC或PLC等設備進行數 據連接，還標配了LAN通訊接口。

便利的功能

無需調零

無需預熱或調零即可保證精度， 啟動后可立即開始測量。

偏移電壓補償功能（OVC）

在遇到熱電磁場、儀器內部偏移電 壓等情況下，將自動調整與補償， 以減少測量誤差。

接觸檢查功能

檢測因接觸錯誤導致的錯誤測量， 減輕誤判和漏檢的風險。

命令監視功能

顯示通訊命令和查詢響應。大幅減 少系統構建過程中的調試工時。

溫度測量功能

使用Z2 0 0 1時，測量精度高達 ± 0.5°C。也可用于紅外溫度計的 模擬輸入。（0 V ~ 2 V）

溫度補償功能（TC）

把與溫度有關的測量對象的電阻 值換算成特定溫度（基準溫度）下 的電阻值。

溫度換算功能（ΔT）

通過測得的電阻和環境溫度可換 算并顯示為上升溫度（ΔT）

USB 鍵盤模式（HID）

自動將測量結果輸入 Excel ? 或文 本編輯器。從繁瑣的手動數據輸入 中解脫出來。

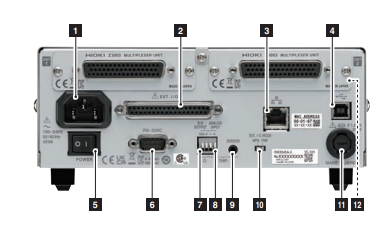

接口

1、電源輸入口

2、EXT. I/O連接器

3、LAN連接器

4、USB連接器

5、主電源開關

6、RS-232C連接器

7、D/A OUTPUT端子

8、TEMP. ANALOG INPUT端子

9、TEMP. SENSOR端子

10、EXT. I/O MODE NPN/PNP開關

11、保險絲盒

12、多路轉換器插槽
