關鍵詞：超高溫，介電溫譜，阻抗

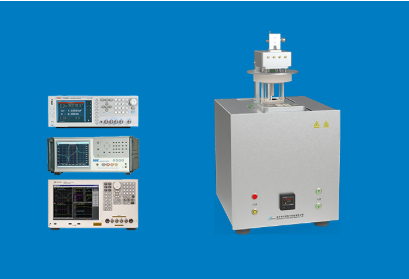

      CGJDN-1200型超高溫介電溫譜儀是一款提供超高溫環境的高溫介電溫譜儀，該儀器采用紅外鍍金聚焦爐或電加熱技術, 雙屏蔽高頻測試線纜、抗電網諧波模塊，確保高頻弱信號測量穩定性. 支持4個樣品同步測量，提升效率, 可疊加0–5000V直流高壓，研究材料在外電場下的性能變化,是目前高校和研究所研究材料的重要設備。

主要測試指標：

1、 Cp-D, Cp-Q, Cp-G, Cp-Rp, Cs-D, Cs-Q, Cs-Rs, Lp-D, Lp-Q, Lp-G, Lp-Rp, Lp-Rdc ,Ls-D, Ls-Q, Ls-Rs, Ls-Rdc,R-X,Z-θd, Z-θr,G-B,Y-θd, Y-θr,Vdc-Idc；

2、 高低溫介電測試系統用于高低溫環境下材料、器件的介電性能測試與分析，可測試以下參數隨溫度(T)、頻率(f)、電平(V)、偏壓(Vi)的變化規律：電容(C)、電感(L)、電阻(R)、電抗(X)、阻抗(Z)、相位角(?)、電導(B)、導納(Y)、損耗(D)、品質因數(Q)等參數，同時計算獲得反應材料介電性能的復介電常數和介電損耗參數。

3、 系統操作簡單、方便，可靈活定制測試項目。測試材料的介電頻譜、阻抗頻譜、介電溫譜、阻抗溫譜、導納譜、cole-cole圖以及C-V特性。

一、核心組成與工作原理?

系統架構?

高溫測試平臺?：提供高溫環境（室溫至1200℃），采用紅外鍍金聚焦爐或電加熱技術，控溫精度可達±0.1℃。

測試夾具?：三電極法設計，鉑銥合金或氧化鋁-鉑金復合探針，支持真空氣氛環境測試，減少寄生電容干擾。.

阻抗分析儀?：頻率范圍10Hz–50MHz，精度0.05%，支持復阻抗譜（Cole-Cole圖）及機電耦合系數分析。

控制軟件?：集成Labview系統，支持介電溫譜/頻譜、升溫程序（勻速/階梯/循環）、數據自動保存與異常保護。

關鍵技術?

抗干擾設計?：雙屏蔽高頻測試線纜、抗電網諧波模塊，確保高頻弱信號測量穩定性1

多通道測試?：支持4個樣品同步測量，提升效率410。

高壓擴展?：部分型號（如GWGYJD-1000W）可疊加0–5000V直流高壓，研究材料在外電場下的性能變化

主要技術參數：

         1、探針臺外形尺寸：180*160*35mm±5mm；樣品臺可固定在光學平臺上，溫度控制器通過網線和計算機聯絡；

2、探針要求：鎢鋼鍍金探針，可滿足高溫下的介電溫譜測試;

3、冷熱方式：電阻加熱；

4、溫控范圍：RT~1200℃；

5、溫度穩定性：使用溫度<1000℃時，溫度精度±0.1℃，且使用溫度≥1000℃時 溫度精度±0.5℃;

6、溫度分辨率：0.01℃；

7、升降溫速率：全溫度區間0~30℃/min（可定點/程序段控溫）

8、溫控方式：PID；

9、溫度傳感器：熱電偶；

10、視窗材質：石英玻璃（可手動拆卸更換）；

11、視窗尺寸：φ25mm；

12、探針：固定式探針*5；

13、探針接口：BNC*5；

14、樣品臺尺寸：35*35mm；

15、樣品臺材質：陶瓷；

16、樣品腔高度：≥6mm；

17、腔室：氣密腔室；

18、外殼冷卻：循環水。

19、適配介電溫譜測試系統（4通道）；提供4通道介電溫譜測試軟件；

19.1、測試系統需自帶校準程序，在電腦端操作控制探針臺升降溫速率，目標溫度，可分段控制升溫速率，具備即時記錄溫度點。

19.2、多頻率同時采集，操作簡單，所有測試結果實時保存，測試過程曲線繪制。

19.3、測試頻率：20Hz—2MHz；

19.4、測試激勵電平：0至2Vrms/0至20mArms；

19.5、測試指標：Cp-D, Cp-Q, Cp-G, Cp-Rp, Cs-D, Cs-Q, Cs-Rs, Lp-D, Lp-Q, Lp- G, Lp-Rp, Lp-Rdc ,Ls-D, Ls-Q, Ls-Rs, Ls-Rdc,R-X,Z-θd, Z-θr,G-B,Y-θd, Y-θr,Vdc-Idc；

19.6、測試精度：0.05%；

19.7、測量時間：12ms(SHORT),118ms(MED),343ms(LONG)@1MHz；

19.8、支持ALC自動電平控制；

19.9、可支持201點的掃頻測量，可編程，可任意設置頻率，測量范圍以及激勵條件并自動繪制顯示阻抗隨頻率變化曲線；

19.10、支持線纜夾具補償校準以及電纜延長補償功能。
