PVDF-600

型

連

續

式

壓

電

薄

膜

極

化

裝置

PVDF-600型連續式壓電薄膜極化裝置是一款生產型極化裝置主要用于PVDF壓電薄膜的極化處理，該設備采用先進電極，獨特的處理工藝，可以快速均勻的處理PVDF成批生產極化。是從事壓電PVDF薄膜的批量連續式生產性極化處理的重要設備。

1、批量連續式生產性極化處理壓電材料及薄膜試樣

2.、區域表面收復卷極化，極化尺寸：20cm*20cm,40cm*40cm，80cm或是長度不限的PVDF卷膜均勻極化(A4紙大小的膜)

3.、直流負壓極化，電壓不小于30KV，常溫及加熱空氣極化

4、進口步進電機，極化移動速度可以編程可調

5、工作電源：AC220V  50/60HZ

6、額定功率：2.0kw

7、壓電材料極化或耐壓測試：DC：0-30KV（±5％+2個字）連續可調

8、總電流：10mA

9、每路切斷電流：0.5mA

10、定時：1-99min±5％任意設定

11、加熱元件 ：優質電阻絲

12、測試試樣數量： 批量連續式生產性極化處理

13、溫度：良好的控溫方式

14、外形尺寸 ： 1000MM*1000MM*1500MM

15、配置ZJ-3和ZJ-6壓電測試儀

YDM-200A

型

壓

電

薄

膜

制

樣

裝

置

YDM-200A型壓電薄膜裝置是一款底部加熱型小型壓電薄膜制備成套系統是由薄膜成型機，高精度粘度儀，干燥箱，軋輥機組合而成的全套設備，從原料配置，到最后合成，其最高加熱溫度可以達到200℃。采用真空吸附來固定基底，頂部安裝有活性碳過濾系統，可以保護實驗室環境。此款設備特別適合高溫涂覆聚合物膜和導電陶瓷膜的制樣，是目前高等院校和實驗開展先進材料薄膜研究的重要設備之一。壓電材料是可以用來制作超聲波、換能器、水聽器、觸覺、微流體、醫用超聲成像、揚聲器、麥克風、記憶體、熱釋電傳感器、壓力傳感器、應變傳感器、超級電容器、振動控制、加速度傳感器、捕能系統、新型不易失存儲器。在國防、環境、農業、工業監測和控制、建筑物自動控制、安全和財產跟蹤等領域發揮著獨特作用。

薄膜成型機主要技術參數：

電源 & 功率 AC 208 - 240V  50/60Hz

功率：1500W

加熱型真空板

真空板采用金屬鋁制作，上面均勻分布著微孔

真空板尺寸： 250mm(W)  x 400 mm(L)

真空板底部安裝有加熱元件，其最高加熱溫度為200℃

控溫精度：+/- 1℃

真空泵:  可選配一187L/min單旋泵

刮刀：設備配有一150mm寬厚度上下可調刮刀

可在本公司選購各種尺寸的刮刀

最大涂覆區域：350(L) x 250mm(W)

涂膜厚度控制精度 ：+/- 0.01mm

移動速度 & 行程 ：移動速度: 2-100mm/s可調（顯示誤差小于1mm/s）

行程: 20-300mm可調（波動范圍1mm）

薄膜輥壓機：電源:AC220V 50H2功率:1640W （選配）

加熱最高溫度： 100℃

軋輥寬度： 100mm             輥間隙可調范圍:0- 1.8mm

軋輥線速度： 0-26mm/s （可調）  厚度儀表指示精度： 0.01mm

軋輥表面硬度： HRC60-62

薄膜真空干燥箱：溫度：200℃,烘箱：25L  （選配）

粘度計：（選配）

工作電源: 110-220V± 10% 50Hz± 10%

粘度測量范圍 : 1 ~ 1×105mPa.s

轉子規格: 1－4 號轉子? 6 、12 、30 、60 轉/分

自動檔能自動選擇合適轉子號和轉速

可以配合PZT-JH130/1型復合薄膜極化裝置

可以配合ZJ-3/ZJ-6型精密壓電D33測試儀

可以配合FE-5000型鐵電測試儀進行測試

BSLY-1000

型

小

型

薄

膜

拉

伸

試

驗

儀

一、產品介紹：

BSLY-1000型小型薄膜雙向拉伸試驗儀小型雙向拉伸試驗儀能將厚度在3mm以下,最小70見方的可作雙向拉伸薄膜材料厚膜樣片，按所需的拉伸比，在適合溫度及時間內進行成膜拉伸試驗，供實驗室進行物理和化學測試分析，根據樣膜性能，重新確定種類繁多的添加劑和配方。然后應用到生產線上，可大大降低試制成本。任何可于雙向拉伸的結晶型和非結晶聚合物，制成厚片，都可在本機進行靜態拉伸，如PP，PE ,PET, PPVDF等，是高等院校和科研院所材料研究及材料評估的重要輔助設備。

二、產品特點：

薄膜的成型加工方法有好多種，例如有壓延法、流延法、吹塑法、拉伸法等，其中拉伸法特別是雙向拉伸法最受人們關注。這是因為雙向拉伸法生產的塑料薄膜具有以下諸多特點:

1、機械性能大為提高。拉伸強度是未拉伸薄膜的3-5倍。

2、阻隔性能有所提高，對氣體和水汽的滲透性降低。

3、薄膜的光學性能改善，其透明度、表面光澤度提高。

4、薄膜耐熱性、耐寒性能得到改善，薄膜的尺寸穩定性好。

5、拉伸薄膜的厚度均勻性比壓延法和吹塑法好。

6、拉伸薄膜的生產速度快、產能大、效率高。

三、主要應用領域：

1、新產品研發與配方優化；

2、高分子材料片材薄膜的雙向拉伸性能測試；

3、加工工藝評估。

四、主要性能及特點

1、特殊設計拉伸機構、靜壓箱、加熱烘箱、熱定型箱等；

2、全部驅動均選用知名品牌伺服電機驅動，扭矩大，輸出穩定；

3、高性能溫度傳感器，測試數據精度高；

4、可實現雙向同步拉伸和自定義雙向拉伸；

5、基于計算機的測控系統與友好的操作界面，操控方便、功能更強大；

五、設備性能及技術指標：

二、 厚片壓電薄膜

工藝流程：制膜——極化

要求：薄膜大小大概5cm×7cm，厚度0.5mm左右，制膜采用高溫熱壓，極化場強越高越好（是否50KV最高），極化均勻。

PZT-JH50KV生

產

型

超

高

壓

壓

電

薄

膜

極

化

裝

置

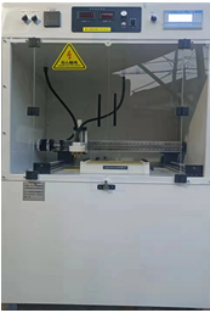

PZT-JH50KV生產型壓電極化裝置（50KV薄膜極化裝置）主要用于50KV以下壓電薄膜或其它壓電材料的極化處理，應用于壓電材料研究或生產的科研及生產單位。

主要特點：

1. 能夠極化0-100mm大小任意薄膜

3. 每路當漏電流超過規定值時，都具有切斷保護功能

1、工作電源：AC220V  50/60HZ

2、額定功率：2.0kw

3、壓電材料極化或耐壓測試：DC：0-50KV（±5％+2個字）連續可調

4、總電流：10mA

5、每路切斷電流：0.5mA

6、定時：1-99min±5％任意設定

7、加熱元件 ：優質電阻絲

8、1次測試試樣數量:可加載1片試樣

9、額定溫度 ：≤180℃

10、最高溫度 ：200℃

11、控溫方式 ：智能化恒溫控制（進口表）

12、樣片 ：樣品尺寸為0-100mm薄膜樣品

13、外形尺寸 ：寬872高466深360（mm)

14、配置ZJ-3和ZJ-6壓電測試儀

JKRY-24T

型

科

研

級

小

型

熱

壓

機

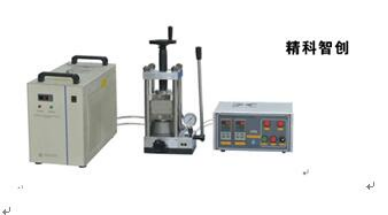

JKRY-24T型小型科研級別熱壓機是一款CE認證的500℃溫度可控型液壓平板熱壓機，由24T液壓機和兩塊熱壓板組成。熱壓平板由兩個數顯溫度控制器來進行控溫，最高溫度可達500℃，熱壓平板尺寸為90mm*90mm，材質為硬質的Cr12MoV合金。熱壓平板內部設計有水冷夾層，可以保證平板的快速冷卻；同時設置有壓力表用于測量熱壓平板的壓力。對于聚合物以及陶瓷樣品的制備，此款壓機是一款理想的實驗設備，是材料科研的重要輔助設備。

一、主要功能：

1、聚合物的熱壓制備

2、陶瓷樣品的熱壓制備

二、主要技術參數：

1、液壓機壓力：5T,12T 液壓表顯示 分體式設計

2、最高溫度：0-300℃（小于30min)

3、壓力表精度：測量精度：±1.25 kN

4、熱壓板面積：90mm*90mm，

5、材     質：硬質Cr12MoV合金

6、表     面：CNC研磨拋光

7、最大油缸升程：80 mm

8、加熱速率：≤2℃/min

9、冷卻方式：水冷，上下加熱板加速冷卻

10、溫度控制： 控溫精度 ±0.01℃

11、工作電壓：208~240V AC，50/60Hz,單相  l

12、最大功率：3.5KW  需20A空氣開關

13、配套設備裝置：能夠配合ZJ-3和ZJ-6壓電測試儀進行測量

14、配套設備裝置：可以配置PZT-JH10/4型，PZT-JH20/3型極化裝置

計算公式：

l 顯示壓力值與實際壓力換算：1MPa=0.6T

l 實際施加到液壓缸上的力等于施加于樣品上的力

l 計算實際施加到樣品上的壓力應遵循以下方程：

  ? P = T/(πr^2) x g x 100

  ? 其中：P為施加到工作樣品上的壓力（單位為MPa）

          T為施加到液壓缸上的壓力（單位為T）

          g為標準重力，g=9.8m/s2

          r為工作樣品的半徑

          1T=1000Kg；1MPa=10kgf/cm2

三、 檢測設備

壓電，介電測試，薄膜電阻綜合測試等

ZJ-3

型

壓

電

測

試

儀

一、產品介紹：

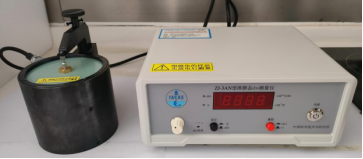

ZJ-3型壓電測試儀（靜壓電系數d33測量儀）是為測量壓電材料的d33常數而設計的專用儀器，它可用來測量具有大壓電常數的壓電陶瓷，小壓電常數的壓電單晶及壓電高分子材料。此外，也可測量任意取向壓電單晶以及某些壓電器件的等效壓電d’33常數，儀器測量范圍寬，分辨率細，可靠性高，操作簡單，對試樣大小及形狀無特殊要求，圓片、圓環、圓管、方塊、長條、柱形及半球殼等均可測量，測量結果和極性在三位半數字面板表上直接顯示。ZJ-3型增加了對被測元件的放電保護、放電提示以及被測波形輸出等功能，使得儀器在測量未放電（尤其是較大尺寸）的壓電元件時具備了高電壓放電提示及保護功能，本儀器是從事壓電材料及壓電元件生產、應用與研究部門的必備儀器。

二、主要應用領域：無損檢測超聲檢測，醫療超聲檢測，航空航天，石油天然器，汽車物聯網，海軍，工業，消費者程序等。

三、參考標準:
GB3389.4-82《壓電陶瓷材料性能測試方法 縱向壓電應變常數d33的靜態測試》

GB/T3389.5-1995《壓電陶瓷材料性能測試方法 圓片厚度伸縮振動模式》

GB000?Tj1.1/T3389.4-1982《壓電陶瓷材料性能測試方法 柱體縱向長度伸縮振動模式》

GB/T 3389.7-1986《壓電陶瓷材料性能測試方法 強場介電性能的測試》

GB/T3389.8-1986《壓電陶瓷材料性能測試方法 熱釋電系數的測試》
四、產品主要功能：

﹡測量塊體壓電材料的d33常數

﹡測量具有大壓電常數的壓電陶瓷

﹡測量小壓電常數的壓電單晶及壓電高分子材料

﹡測量任意取向壓電單晶以及某些壓電器件的等效壓電d’33常數

﹡測量薄膜材料即PVDF等薄膜材料d33常數

五、主要技術指標

d33測量范圍：

★ ×1擋：10到2000pC/N，20 至4000pC/N，可以升級到10000PC/N.
★×0.1擋： 1到200pC/N，2 至400pC/N。

★可以配套PZT-JH10/4/8/12型壓電極化裝置使用

★可以配套ZJ-D33-YP15壓電壓片機使用
誤差：×1擋：±2%±1個數字，當d33在100到4000pC/N；

D31塊體夾具，D15塊體夾具，D15圓管夾具，D31塊體夾具，薄膜拉伸夾具（新增功能）,共面電極功能（新增）

★計量標定標準樣尺寸：18mm*0.8mm，老化時間：2-3年（評判壓電測試儀準確性能的重要依據之一）
±5%±1個數字，當d33在10到200pC/N；
×0.1擋：±2%±1個數字，(當d33在10到200pC/N)
±5%±1個數字，當d33在10到20pC/N。
分辨率：   ×1擋：1 pC/N；×0.1擋：0.1 pC/N。
尺寸：施力裝置：Φ110×140mm；儀器本體：240×200×80mm。
重量：施力裝置：約4公斤；
儀器本體：2公斤。
電源：220伏，50赫，20瓦。

★補充參數:

BMDZ-4型PVDF薄

膜

電

阻

綜

合

測

試

測

試

儀

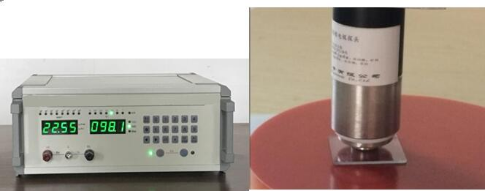

BMDZ-4型PVDF薄膜電阻測試儀是運用環形三電極法原理測量固體片狀、薄膜狀或液體類導靜電材料、絕緣材料體積電阻率和表面電阻率的多用途綜合測量裝置，也可作為超高阻計或微電流測試儀使用。不僅可測試薄膜體電阻，而且可以測試薄膜的表面電阻，是壓電材料薄膜測試參數的設備,是國內高校研究PVDF薄膜材料的設備，也是材料學院的研究設備之一。

一、符合國家標準:

GB/T 3389-2008 壓電陶瓷材料性能測試方法

 GB/T 1410－2006/IEC 60093:1980：《固體絕緣材料體積電阻率和表面電阻率試驗方法》。

二、 產品用途：

1、PVDF薄膜材料表面電阻及體電阻

2、壓電陶瓷材料表面電阻及體電阻

3、PVDF薄膜材料表面的微電流測試

三、主要特點：

1、數字化操作，參數自由設定、功能轉換全部采用數字化鍵盤輸出，操作簡便、性能穩定。

2、自動化測試過程，電壓、電流量程轉換，全部數字化轉換。

3、多窗口顯示體積電阻率、表面電阻測試結果，電壓、測試電流測試條件，以及設定修正系數，內容全面。

4、測試安全保護，測試高壓獨立操作開關，測試電流過流保護。

5、便于功能拓展，選配薄膜測試探頭，可以測試高阻薄膜，選配夾具可以當高阻計和微電流表使用。也可測試高阻液態電阻率。

三、測量范圍

電阻范圍：  1.0×10^2～ 2.0×10^14 Ω,

分辨率0.01×10^3～ 0.01×10^14 Ω

電阻率范圍：  Kv×( 1.0×10^2～ 2.0×10^14) Ω-cm,

分辨率0.01×10^3～ 0.01×10^14 Ω-m， K=1～1000，修正系數）

精度：±0.01

選配：可以配合ZJ-3/6型PVDF壓電測試儀進行薄膜D33系數測試

工作電源：220V±10％, f=50Hz±4％,PW≤20W

外形尺寸： W×H×L=40cm×15cm×35cm

重量：≤4kg

DLT-01 Dielectric tester

型

介

電

測

試

儀

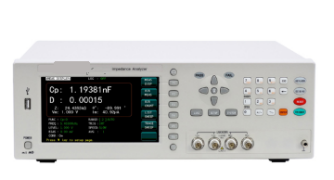

   DLT-01 Dielectric tester型介電測試儀是一款多功能的介電測試儀，即可測試包括介電常數、介電損耗、電容等參數，又可以測量諧振頻率Fs，反諧振頻率Fp，機電耦合系數 Ke?，機械品質因素 Qm，最大導納Gmax等材料參數，為材料研究測試提供第一手原始數據，提供元整的數據圖，是高等院校，科研院所及材料研究生產的重要工具,同時還可以配合高溫設備，進行高溫設備測試。

一、主要特點：

1、自動平衡技術電橋，測量準確度高

2、4端對開爾文測試端，測量范圍準確度高

3、提供內部直流偏壓-5V～+5V

4、可選配內部±40V偏置電壓源

5、簡體中文、英文操作語言

6、分檔測量、列表掃描、繪圖掃描、開路、短路、負載校正等等功能

7、配備電導率σ·介電常數ε的運算功能

8、進行測試數據、測試條件保存（U盤或內部）

9、繪圖掃描圖像直接拷屏到U盤功能

10、加強的測試端保護功能

11、USB、GPIB、RS232、LAN等上位機連接接口

二、主要技術參數

1、頻率：20HZ-1MHZ,5MHZ,10MHZ,15MHZ,30MHZ，50MHZ多種可選

2、D33測試范圍：0-6000PC/N(選配ZJ-3型精密壓電系數測試儀)

5、基本精度 ：0.05%

6、測試電平: 5mV—2Vrms

7、輸出阻抗: 10Ω, 30Ω, 50Ω, 100Ω

8、測試參數：D33，電容，介電常數，諧振頻率Fs，反諧振頻率Fp，機電耦合系數 Ke?，機械品質因素 Qm，最大導納Gmax等

9、通道數：1通道

10、電極： 雙面夾持探針

11、軟件：自動計算并輸出數據，軟件可根據實驗方案設計，通過測量C和D值，自動完成介電常數和介電損耗隨頻率、電壓、偏壓多維變化的曲線。
