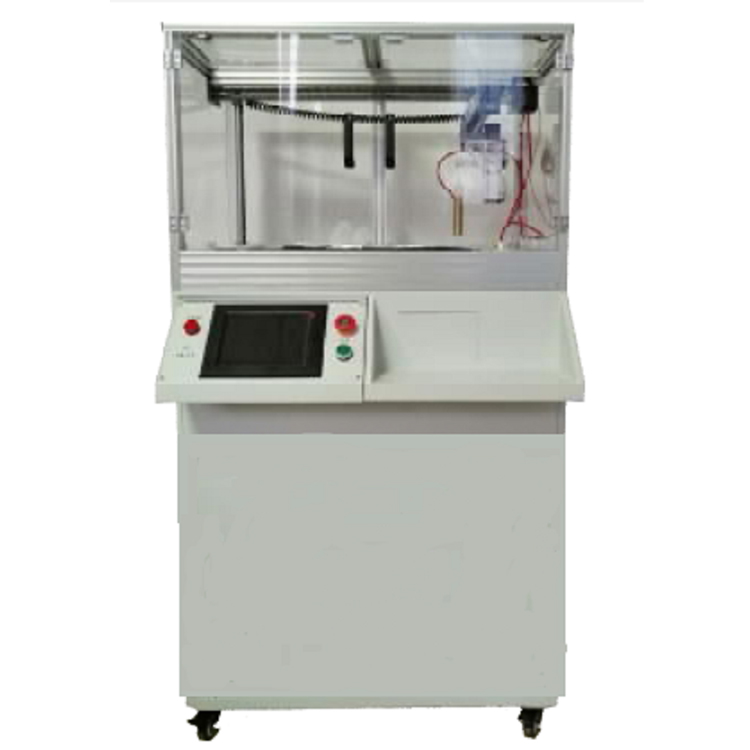

DBDRD-6型多功能薄膜電弱點綜合測試系統

關鍵詞：薄膜耐壓強度，薄膜點弱點，金屬化膜自愈點

DBDRD-6型多功能薄膜電弱點綜合測試系統是一款即可對薄膜耐電壓強度測試，薄膜電弱點測試，金屬化膜自愈點測試的系統，一機三用。該儀器應采用工業級8寸高分辨率彩色液晶觸摸屏進行操作，可以根據測試薄膜參數試驗要求，選擇不同界面進行試驗。可與計算機聯網操作，自動統計、自動存儲、自動打印。本機具備多重保護功能，如過壓、過流、接地保護，試驗平臺門開啟保護等，充分考慮了操作人員及設備的安全性，在薄膜生產廠家，檢測機構和科研機構使用。

一：符合標準：所有性能指標滿足國標 GB/T 1408.1-2006，IEC 60243-1：2013 《絕緣材料電氣強度試驗方法 第1部分：工頻下試驗》、GB/T13542.2-2009的技術要求。
二、薄膜電弱點，金屬化膜電弱點試驗，耐電壓強度的主要功能介紹：
1、開機調壓器回零、高壓回路分閘；
2、觸摸屏顯示設定 ： 膜厚度、電壓值、膜寬度等
3、觸摸屏設置：膜厚度、膜寬度、電壓值、電機啟動、電機停止、高壓啟動、

高壓停止、設定面積、設定長度；
4、認定為弱點時的漏電流門檻值可設定：1～30mA，精確到整數個位；
5、膜移動速度可設定：1～7.5m/min可調；
6、觸摸屏顯示以下實時變化的當前值
7、電弱點個數、每平方個數、膜行走米數、膜行走速度、電流或漏電流
8、 實時電壓、電流波形圖顯示
9、 實現過流保護功能，當高壓輸出電流超過一定值， CPU能控制設備停機（收卷軸電機停止、高壓發生器停止）。
三、薄膜電弱點\金屬化膜電弱點測試主要技術參數
1．最高試驗電壓：6kv（國標要求5kV）。
2．電壓波動范圍：≤±1%。
3．電壓有效測量范圍：DC 0～6kv（國標要求5kV）
4．電壓測量誤差：≤±2%。
5．跳閘（保護）電流：1～30mA可設定，測量分辨率：0.1mA。
6. 電流測量誤差：≤±2％。
7. 電弱點計數最大值：999。
8．膜移動速度：1～7.5m/min可調（國標要求5m/min）。
9. 膜寬度：20mm～200mm（國標要求電極寬度為10～20mm，膜超出電極至少5mm（每邊至少超出2.5mm），我公司建議每邊超出5mm）。
10. 膜測試長度：1～100m。
11. 測試面積：以收卷軸最大值為基準，計數999為最大值。
12．試樣被擊穿時，能在0.5s內使電壓回升到原來設定的電壓。
13．所有性能指標滿足GB/T13542.3-2009和GB/T13542.2-2009標準中規定的電氣弱點試驗儀器的技術要求。
四、耐電壓強度試驗的主要功能
1．開機調壓器回零、高壓回路分閘；
2．電壓可設定（通過觸摸屏和計算機均可，kV精確到小數點后2位）；
3．跳閘電流可設定（通過觸摸屏和計算機均可，mA精確到整數個位）；
4．升壓速度可設定（通過觸摸屏和計算機均可，kV/s精確到小數點后2位）；
5．耐壓時間可設定（通過觸摸屏和計算機均可，精確到整數個位）；
6．可記錄實驗次數；自動計算統計數據，給出平均值、中值、方差等結果；
7．實時電壓、電流波形圖顯示；
8．可檢測記錄實驗擊穿電壓和電流、漏電流。
9．采用工業級8寸高分辨率彩色液晶觸摸屏，提供交互式操作界面；
10．可連接計算機，在計算機上設定參數、操作控制儀器動作、實時顯示實驗數據、查詢打印試驗結果。
五、耐電壓強度試驗主要技術參數
1．正弦波交流電壓輸出方式/直流電壓輸出方式；
2．最大輸出功率：1kVA；
3．測試電壓：0～10kV，電壓分辨率：10V；
4．電壓測量誤差：≤2％；
5．電流測量量程：0～100mA，電流分辨率：0.1mA；
6．電流測量誤差：≤5％；
2、測試電壓：220V

7．跳閘電流：交流1～60mA，直流1～30mA；
8．測試（耐電壓）時間范圍：1－9999S，可設定為：dd：hh：mm：ss
時間準確度：1%；
9．升壓速度：100v～1kV/S。升壓速度準確度：±10％；
10．顯示屏尺寸：8寸，分辨率：800*600 帶觸摸功能；
六、使用環境要求
1．輸入電壓：AC 220V±10%  50Hz±5%7、
2．工作環境：溫度：0～40℃  濕度：＜85%
3．儀器使用環境應干燥通風，無粉塵、無腐蝕性氣體、無影響耐電壓強度及引起沿面漏電爬弧的化學物質
4、接地電阻4Ω。薄膜多功能測試儀（窄條電弱點測試儀）具有：薄膜耐電壓強度測試，薄膜電弱點測試，金屬化膜自愈點測試功能，一機三用。該儀器應采用工業級8寸高分辨率彩色液晶觸摸屏進行操作，可以根據測試薄膜參數試驗要求，選擇不同界面進行試驗。可與計算機聯網操作，自動統計、自動存儲、自動打印。本機具備多重保護功能，如過壓、過流、接地保護，試驗平臺門開啟保護等，充分考慮了操作人員及設備的安全性。
