探針臺配件/直流探針座

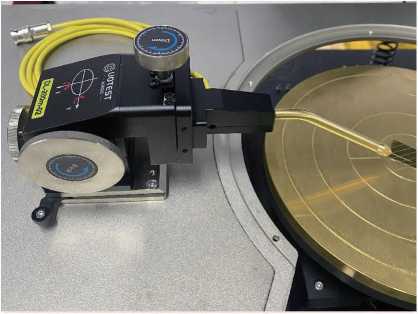

| A.絲桿型直流探針座

型號:JKZC-DR-200m或者JKZC-DL-200m （ R代表右邊，L代表左邊）

主要參數：

進口高剛性絲桿,螺距:025mm/rev;

X/Y/Z行程:12.5mm ,精度:0.5um;

高剛性結構，彈簧消隙X-Y-Z穩定無間隙；

吸附形式:N52等級強磁底座，帶開關ON/OFF;

帶子,可有效防止靜電顧試的影響；

帶線夾固定塊，便于固定三同軸線纜,防止抖動。

主要特點:絲桿傳動，手感順暢,具備防呆設計。

| B.微分頭型直流探針座

型號:JKZC-DR-100m或者JKZC-DL-100m（ R代表右邊，L代表左邊）

主要參數：

進口精密微分頭，規格：100牙/英寸；

X/Y/Z行程：12.5mm,精度:0.7um;

高剛性結構，彈簧消隙X-Y-Z ,穩定無間隙；

吸附形式:N 52等級強磁底座，帶開關ON/OFF;

帶接地端子,可有效防止靜電對測試的影響；

帶線夾固定塊，便于固定三同軸線纜,防止抖動。

主要特點:吸附力強,穩定性好，旋鈕順暢。

I C.經濟型直流探針座

型號：JKZC-DR-80m或者JKZC-DL-80m （ R代表右邊，L代表左邊） 主要參數：

.精密絲杠+圓珠滾子導軌；

?X/Y/Z行程：12.5mm ,滯度：1um;

?高剛性結構,彈簧消隙X-Y-Z ,穩定無間隙；

?吸附形式：N52等級強磁吸附底座,開關ON/OFF; 帶線夾固定塊,便于固定三同軸線纜,防止抖動。 主要特點:絲桿傳動，手感順暢，具備防呆設計。

探針臺配件/直流探針

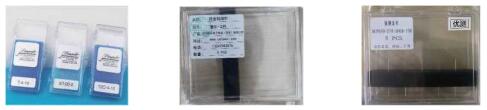

|美國GGB ST系列硬針

類別:ST系列

尺寸:鎢材質

特點:ST系列硬針是0.020 inch (0.51mm)直徑鉤材質針桿經過精密電化學加工成為不同的針尖直徑,長度為 1.5inch(38.1mm)的探針。這種探針應用與絕大多數的芯片電極點測和線路點測。ST系列硬針可以用于與刮擦或者刺穿芯 片表面鈍化層。該探針可以選擇表面鍍銀，如果選擇鍍銀則型號后面增加“N P”

參數:針尖直徑從lum到200um可選

型號:ST-20-0.5/1.0/2.0/5.0/10.0/25.0/50.0/100.0

|美國GGB T-4系列軟針

類別:T-4系列

尺寸:鎢材質

特點:T-4系列軟針較多的應用于點測集成電路的線路，電極，或者FIB(聚焦離子束)制作的mini電極。該系列軟針的結構采 用不同直徑鶴材質針須焊接于鍍錫的銅材質針桿上。其中T-4-10和T-4-22兩款是客戶反饋比較有優勢的型號，因為其針須 直徑較細，具有良好的彎曲彈性,能夠極大的減少對芯片電極的損害，在部分震動環境下面也能夠保證和電極的良好接觸。 T-4軟針不建議在敏感節點使用，因為會產生電容負載的問題，在此環境下，建議使用高阻抗Picoprobes系列。

參數:針尖直徑從0.2um到10um可選

型號:T-4-5/10/22/35/60/125.0

|國產鈹銅探針

類別:BCP系列

尺寸:鈹銅材質或者鈹銅鍍金

特點：100%純國產鈹銅探針，相比于鶴探針更加柔軟，配合探針臺使用，不容易扎破樣品，能夠極大的減少對芯片電極的損 害，在部分震動環境下面也能夠保證和電極的良好接觸，比較適合于容易扎破扎穿那種樣品的測試。

參數:針尖直徑從lum到200um可選

型號:BCP050-3800-0.5R/1.0R/2.0R/5.0R/10.0R/25.0R/50.0R/100.0R

|國產鎢探針

類別:WG系列

尺寸:鎢材質或者鎢鍍金

特點:WG系列硬針是0.020 inch (0.51mm)直徑鎢材質針桿經過精密電化學加工成為不同的針尖直徑,長度為 1.5inch(38.1mm)的探比這種探針應用于絕大多數的芯片電極點測和線路點測。WG系列硬針可以用于與刮擦或者刺穿芯片表面鈍化層。該探針可選表面鍍金，表面鍍金時接觸電阻更小，可以減小接觸電阻對測試的影響，也可以防止氧化。

參數:針尖直徑從lum到200um可選

型號:WG-0.5R/1.0R/2.0R/5.0R/10.0R/25.0R/50.0R/100.0R
