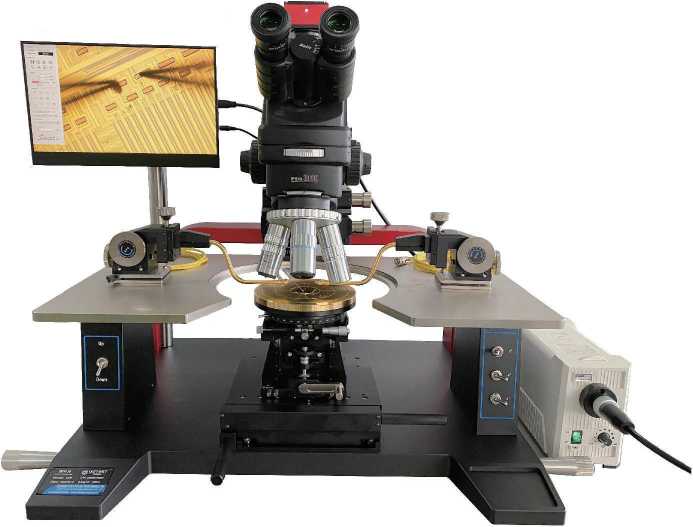

JKZC-DN系列增強型探針臺
產品分類: 探針臺
JKZC-DN系列探針臺是我司一款增強型晶圓測試探針臺,最大可完成12英寸晶圓的電學測試。此系列探針臺釆 用高剛性顯微鏡龍門結構,顯微鏡可X-Y-Z方向進行精密位移調節。卡盤具備上下調節功能,可以使探針與 樣品快速分離,提高測試效率,在科研單位和半導體工廠都得到了廣泛運用,配合對應的儀器儀表,可以完 成集成電路/芯片/MEMS器件/PCB元器件/材料器件的IV/CV特性測試/管芯晶圓LED/LCD/太陽能電池行業的測試。此系列探針臺可以實現1μm以上的Pad電極測試。
訂購熱線:15810615463
立即咨詢JKZC-DN系列增強型探針臺
|產品概要
JKZC-DN系列探針臺是我司一款增強型晶圓測試探針臺,最大可完成12英寸晶圓的電學測試。此系列探針臺釆 用高剛性顯微鏡龍門結構,顯微鏡可X-Y-Z方向進行精密位移調節。卡盤具備上下調節功能,可以使探針與 樣品快速分離,提高測試效率,在科研單位和半導體工廠都得到了廣泛運用,配合對應的儀器儀表,可以完 成集成電路/芯片/MEMS器件/PCB元器件/材料器件的IV/CV特性測試/管芯晶圓LED/LCD/太陽能電池行業的測試。此系列探針臺可以實現1μm以上的Pad電極測試。
|技術特點
?顯微鏡具備高剛性龍門支架且搭配氣動升降,保證高質量的光學成像;
?卡盤同時具備快速和微調升降,便于樣品和探針快速分離,也可以加載探針卡;
?可升級性強,可升級卡盤360度快速移動,可升級光電流掃描成像或拉曼-瞬態熒光壽命成像系統等。

詳細參數
產品型號 技術參數 | JKZC-DN4 | JKZC-DN6 | JKZC-DN8 | JKZC-DN12 | |
探針臺臺體 | 主體材料 | 航空鋁 | 航空鋁 | 航空鋁 | 航空鋁 |
整機尺寸 | 580L*480W*620H | 630L*530W*620H | 700L*580W*620H | 800L*650W*620H | |
重量 | 50kg | 60kg | 80kg | 120kg | |
自適應減震系統 | 自適應減震底座設計,可有效過濾環境中的震動源干擾 | ||||
卡盤大小 | 4",360度轉動,可微調 | 6",360度轉動,可微調 | 8",360度轉動,可微調 | 12",360度轉動,可微調 | |
卡盤XY5S行程 | 4"*4",精度 10um | 6"*6",精度 lOurm | 8"* 8",精度 | 12"*12,精度 10um | |
卡盤Z軸行程 | 快速升降5mm,微調升降行程6mm,精度1微米 | ||||
卡盤材質 | 不銹鋼鍍金,具備更小的接觸電阻 | ||||
卡盤吸附方式 | 真空吸附,可選擇環形吸附或者多孔吸附(適用于薄片) | ||||
背電極測試功能 | 卡盤鍍金,電學獨立懸空,帶2個4mm香蕉頭插口,具備背電極功能 | ||||
其它功能 | 帶標準接地保護,可升級,ChJKZC-UCk360度快速移動(選件) | ||||
針座平臺 | 材質 | U型平臺,Q235鍍第帶接地端子 | |||
大小 | 最多可放置4?6個探針座 最多可放置8~10個探針座 | ||||
<span font-size:5.5pt;"="" style="font-size: 12px">■mkZB系統 | 顯微鏡類型 | 體式顯微鏡/視頻顯微鏡/金相顯微鏡+CCD成像系統 | |||
倍率范圍 | 16X~200X/40X~280X/20X~4000X | ||||
顯微鏡行程 | 具備高剛性龍門架結構,XYZ行程分別為2英寸*2英寸*2英寸,精度lum | ||||
CCD成像系統 | 2k或者4K相機,幀率60fps,帶拍照/錄像/測量功能等功能 | ||||
探針座 | 種類 | 絲桿型/微分頭型/經濟型探針座 | |||
X-Y-Z行程 | 12.5mm-12.5mm-12.5mm | ||||
機械精度 | 0.5um/0.7um/2um | ||||
夾具 | 漏電精度 接口形式 | 同軸夾具10pA/三軸夾具lOOfA | |||
同軸/三軸/SMA/香蕉頭/鱷魚夾/裸線等接口 | |||||
其它 | 選件 | ChJKZC-UCk360度快速移動/屏蔽箱/防震桌/射頻/同軸/三軸加熱卡盤/探針卡/光電流顯微鏡/大功率 | |||
電力需求 | 220V/50HZ | ||||
搭配產品/半導體參數分析儀

我們經過近10年的發展,在測試儀器與探針臺的搭配方面具備十分 豐富的經驗。半導體參數分析儀方面,我們和是德科技(Keysight)、 泰克(Tektronix)、概倫電子(PRIMARIUS)等知名公司的半導體參數 分析儀有過多次搭配經驗,系列型號有Keysight B1500A、Keith ley 4200A-SCS、PRIMARIUS FS-Pro等,并為用戶提供半導體參數分析 儀與探針臺集成測試方案和服務。

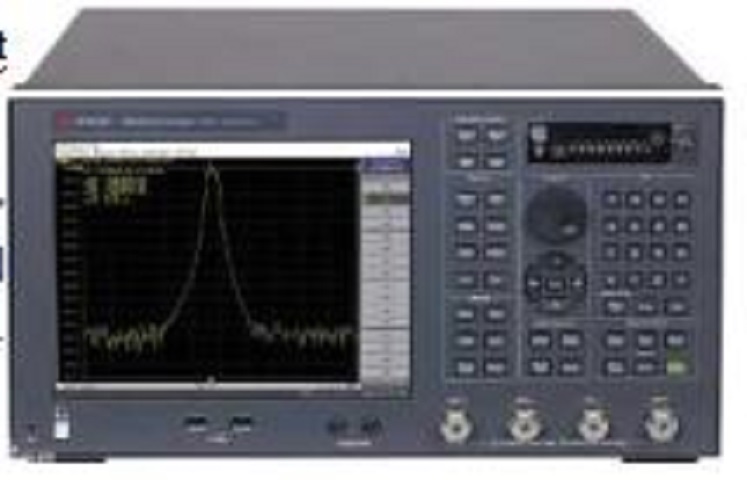

搭配產品/矢量網絡分析儀

依靠與儀器設備廠商和設備集成經銷商所保持良好的合作關系,我司 可為用戶提供是德科技(Keysight)、中電思儀(Ceyear)等知名公司的 網絡分析儀和模塊,有 Keysight E5063A/E5072A/E5061B/E5080B ENA、Keysight(N522x/3x/4xB) PNA、Keysight N5290A/ N5291A、 Ceyear 3762A/B/C-S、Ceyear 3671C/D/E 等,各系列型號的矢量網絡 分析儀和毫米波網絡分析儀,涵蓋不同測量頻率范圍、性能和功能,并 為用戶提供網絡分析儀與探針臺集成測試方案和服務,具備豐富的測 試經驗。

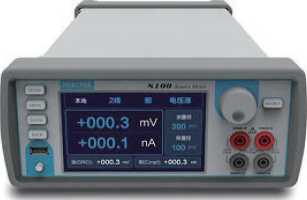

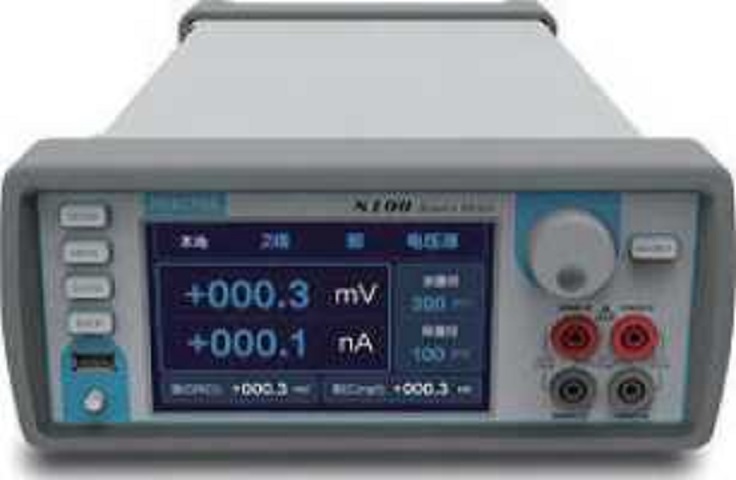

搭配產品/其他類型源表

在其它類型源表方面,比如tek 2450, tek 2600, keysight 2900,普賽斯 S300,鐵電分析儀,各類示波器,各類電源,頻譜儀等等都有多年的搭 配經驗。
-
