ZJ-3A/B/J型壓電測試儀（靜壓電系數d33測量儀）

ZJ-3A/B/J型壓電測試儀

關鍵詞：壓電，d33,極化,壓電片

鄭重申明：

最近網上有單位冒充我們的壓電產品，他們采用盜圖，或是盜取技術參數，我們的產品沒有授權給任何一家單位，確認產品可以直接撥打電話：15810615463 010-60414386 。

2.為了保護購買者的利益：我們支持貨到驗收后付款，請勿相信其它任何仿制我們參數相同的產品

目前我們國家對材料測試越來越重視，很多單位及科研院校對產品甄別出現很大問題，但是真正測試材料需要選擇一款精準可靠的測試產品，這樣對自己的測試成果及研究會帶來很大的作用,對我們的生產帶來極大的指導性作用。

ZJ-3A/B/J型壓電測試儀（靜壓電系數d33測量儀）
關鍵詞:壓電,陶瓷材料,高分子,d33/d15

一、產品介紹：

ZJ-3A/B/J型壓電測試儀（靜壓電系數d33測量儀）是為測量壓電材料的d33常數而設計的專用儀器，它可用來測量具有大壓電常數的壓電陶瓷，小壓電常數的壓電單晶及壓電高分子材料。此外，也可測量任意取向壓電單晶以及某些壓電器件的等效壓電d’33常數，儀器測量范圍寬，分辨率細，可靠性高，操作簡單，對試樣大小及形狀無特殊要求，圓片、圓環、圓管、方塊、長條、柱形及半球殼等均可測量，測量結果和極性在三位半數字面板表上直接顯示。ZJ-3型壓電測試儀（靜壓電系數d33測量儀）在原ZJ-2A型壓電測試儀的基礎上增加了對被測元件的放電保護、放電提示以及被測波形輸出等功能，使得儀器在測量未放電（尤其是較大尺寸）的壓電元件時具備了高電壓放電提示及保護功能，本儀器是從事壓電材料及壓電元件生產、應用與研究部門的重要儀器。

二、參考標準:
GB3389.4-82《壓電陶瓷材料性能測試方法 縱向壓電應變常數d33的靜態測試》

GB/T3389.5-1995《壓電陶瓷材料性能測試方法 圓片厚度伸縮振動模式》

GB000?Tj1.1/T3389.4-1982《壓電陶瓷材料性能測試方法 柱體縱向長度伸縮振動模式》

GB/T 3389.7-1986《壓電陶瓷材料性能測試方法 強場介電性能的測試》

GB/T3389.8-1986《壓電陶瓷材料性能測試方法 熱釋電系數的測試》
三、產品主要功能：

﹡測量壓電材料的d33常數

﹡測量具有大壓電常數的壓電陶瓷

﹡測量小壓電常數的壓電單晶及壓電高分子材料

﹡測量任意取向壓電單晶以及某些壓電器件的等效壓電d’33常數

四、主要技術指標

d33測量范圍：

★ ×1擋：10到2000pC/N，20 至4000pC/N，可以升級到10000PC/N.
★×0.1擋： 1到200pC/N，2 至400pC/N。

★可以配套PZT-JH10/4/8/12型壓電極化裝置使用

★可以配套ZJ-D33-YP15壓電壓片機使用
誤差：×1擋：±2%±1個數字，當d33在100到4000pC/N；

可以兼容D31塊體夾具，D15條形夾具，D15圓管夾具，D31薄膜拉伸夾具

★計量標定標準樣尺寸：18mm*0.8mm，老化時間：2-3年（評判壓電測試儀準確性能的重要依據之一）

★電壓保護：獨有的放電保護功能
±5%±1個數字，當d33在10到200pC/N；
×0.1擋：±2%±1個數字，(當d33在10到200pC/N)
±5%±1個數字，當d33在10到20pC/N。
分辨率：   ×1擋：1 pC/N；×0.1擋：0.1 pC/N。
尺寸：施力裝置：Φ110×140mm；儀器本體：240×200×80mm。
重量：施力裝置：約4公斤；
儀器本體：2公斤。
電源：220伏，50赫，20瓦。

五、壓電電容測試裝置：

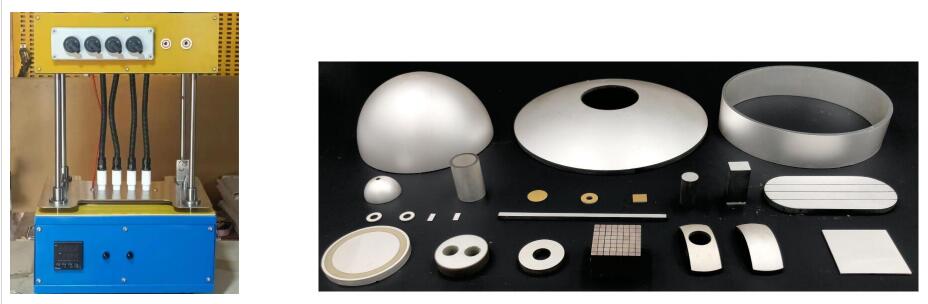

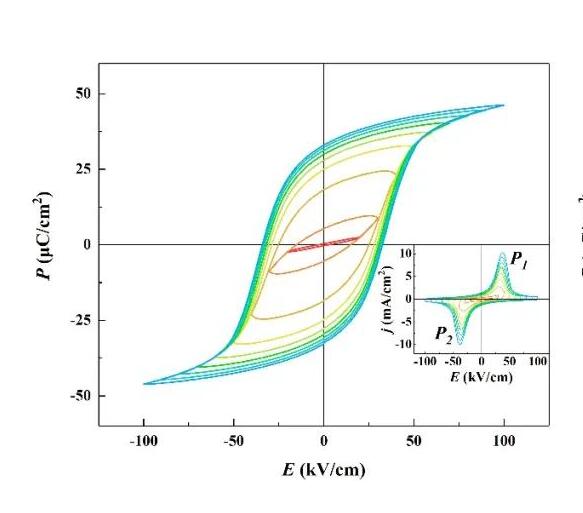

六、壓電極化裝置：

1. 能夠同時極化1-4片試樣

2. 安全可靠，溫度補償快、恒溫精度高

3. 每路當漏電流超過規定值時，都具有切斷保護功能，不影響其它樣片的極化，其它回路可按正常極化時間完成極化。

4. 任意夾持樣品尺寸為3-40mm片方型或是圓型試樣

1、工作電源：AC220V  50/60HZ

2、額定功率：2.0kw

3、壓電材料極化或耐壓測試：DC：0-10KV（±5％+2個字）連續可調

4、總電流：10mA

5、每路切斷電流：0.5mA

6、定時：1-99min±5％任意設定

7、加熱元件 ：優質電阻絲

8、1次測試試樣數量:可加載1-4片試樣

9、額定溫度 ：≤180℃

10、最高溫度 ：200℃

11、控溫方式 ：智能化恒溫控制（進口表）

12、樣片 ：樣品尺寸為3-40mm片方型或是圓型試樣

13、外形尺寸 ： 寬872高466深360（mm)
