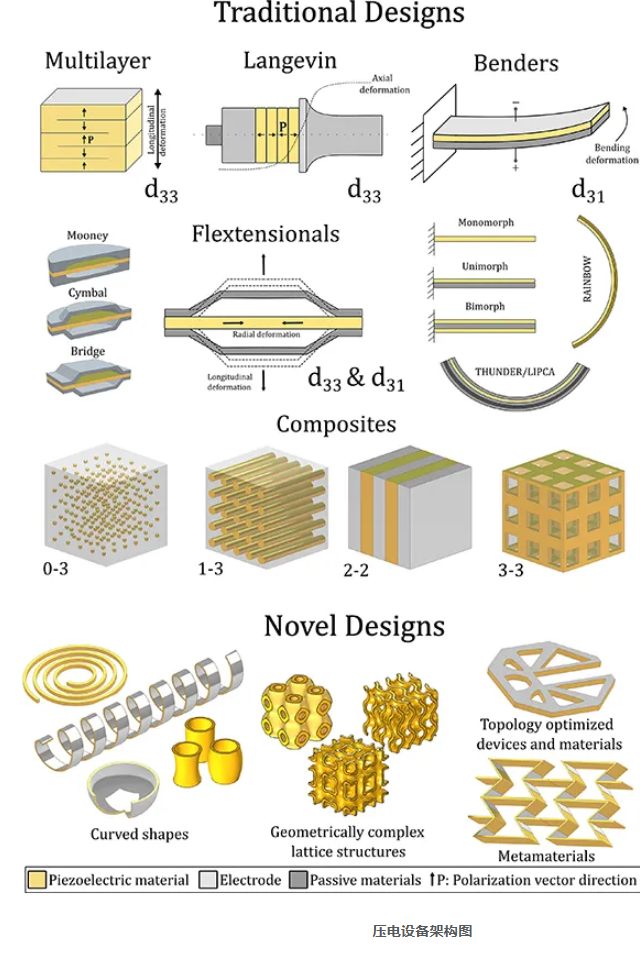

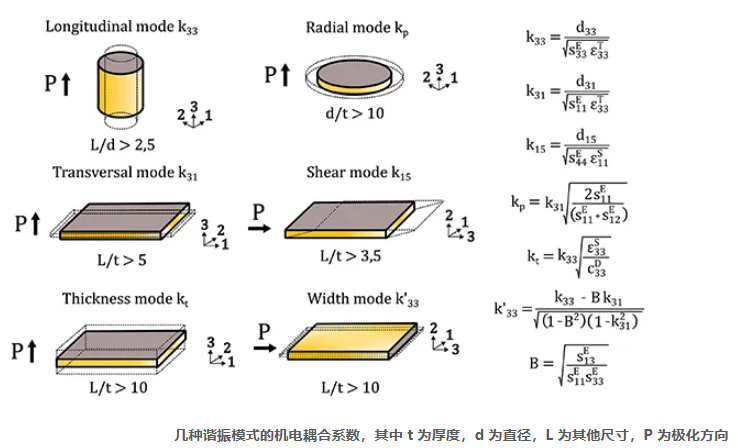

此外，形狀相關的另一個關鍵因素是曲率。彎曲結構中，由 d?? 分量引起的位移在邊緣處更顯著，并且壓電正應力所產生的彎矩在曲面結構中明顯大于直線結構，從而進一步增強了壓電響應。

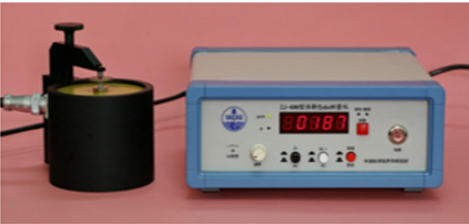

ZJ-4 型壓電測試儀（靜壓電系數d33測量儀）,薄膜PVDF壓電系數測試儀
關鍵詞:壓電,陶瓷材料,高分子,d33/d15,15圓管夾具

一、產品介紹：

ZJ-4型壓電測試儀（靜壓電系數d33測量儀）是為測量壓電材料的d33常數而設計的專用儀器，它可用來測量具有大壓電常數的壓電陶瓷，小壓電常數的壓電單晶及壓電高分子材料,PVDF薄膜壓樣品。ZJ-4擴展了D31塊體，D31薄膜拉伸夾具，D15條狀夾具，D15圓管夾具,本儀器是從事壓電材料及壓電元件生產、應用與研究部門的必備儀器。

二、參考標準:
GB3389.4-82《壓電陶瓷材料性能測試方法 縱向壓電應變常數d33的靜態測試》

GB/T3389.5-1995《壓電陶瓷材料性能測試方法 圓片厚度伸縮振動模式》

GB000?Tj1.1/T3389.4-1982《壓電陶瓷材料性能測試方法 柱體縱向長度伸縮振動模式》

GB/T 3389.7-1986《壓電陶瓷材料性能測試方法 強場介電性能的測試》

GB/T3389.8-1986《壓電陶瓷材料性能測試方法 熱釋電系數的測試

三、產品主要功能：

測量壓電材料的d33常數

測量具有大壓電常數的壓電陶瓷

測量小壓電常數的壓電單晶及壓電高分子材料

測量任意取向壓電單晶以及某些壓電器件的等效壓電d’33常數

薄膜PVDF壓電系數D33測試

D31塊體，D31薄膜拉伸夾具，D15條狀夾具，D15圓管夾具四套夾具

四、主要技術指標

d33測量范圍：

 ×1擋：  20 至6000pC/N

×0.1擋： 2 至400pC/N。

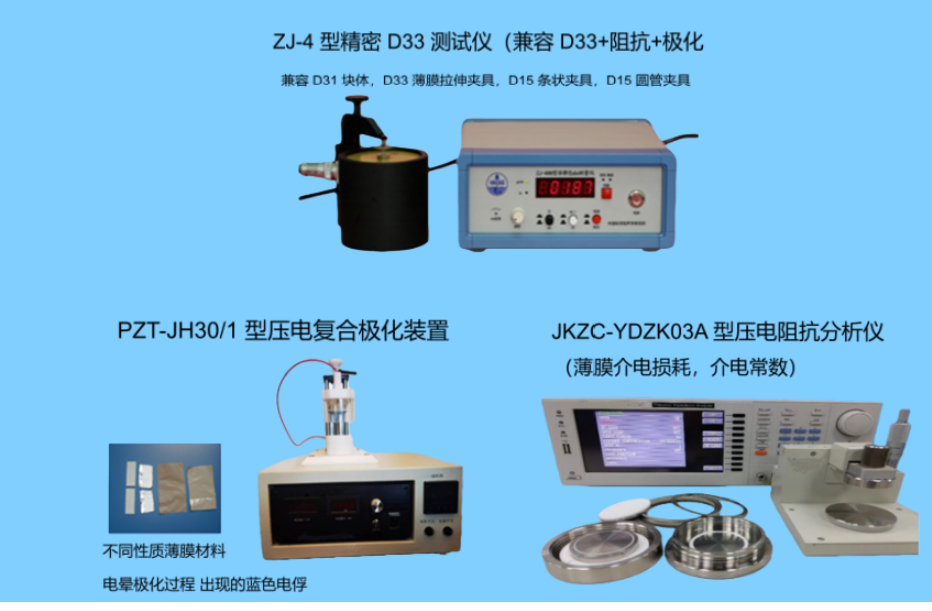

可以配套PZT-JH10/4/8/12型壓電極化裝置使用

可以配套ZJ-D33-YP15壓電壓片機使用
誤差：×1擋：±2%±1個數字，當d33在100到4000pC/N；

計量標定標準樣尺寸：18mm*0.8mm，老化時間：2-3年（評判壓電測試儀準確性能的重要依據之一）

提供壓電薄膜標準片：20*20MM

電壓保護：獨有的放電保護功能

D31塊體，D31薄膜拉伸夾具，D15條狀夾具，D15圓管夾具
±5%±1個數字，當d33在10到200pC/N；
×0.1擋：±2%±1個數字，(當d33在10到200pC/N)
±5%±1個數字，當d33在10到20pC/N。
分辨率：   ×1擋：1 pC/N；×0.1擋：0.1 pC/N。
尺寸：施力裝置：Φ110×140mm；儀器本體：240×200×80mm。

頻率：110HZ

施加力：0.2 N
重量：施力裝置：約4公斤；
儀器本體：2公斤。
電源：220伏，50赫，20瓦。
