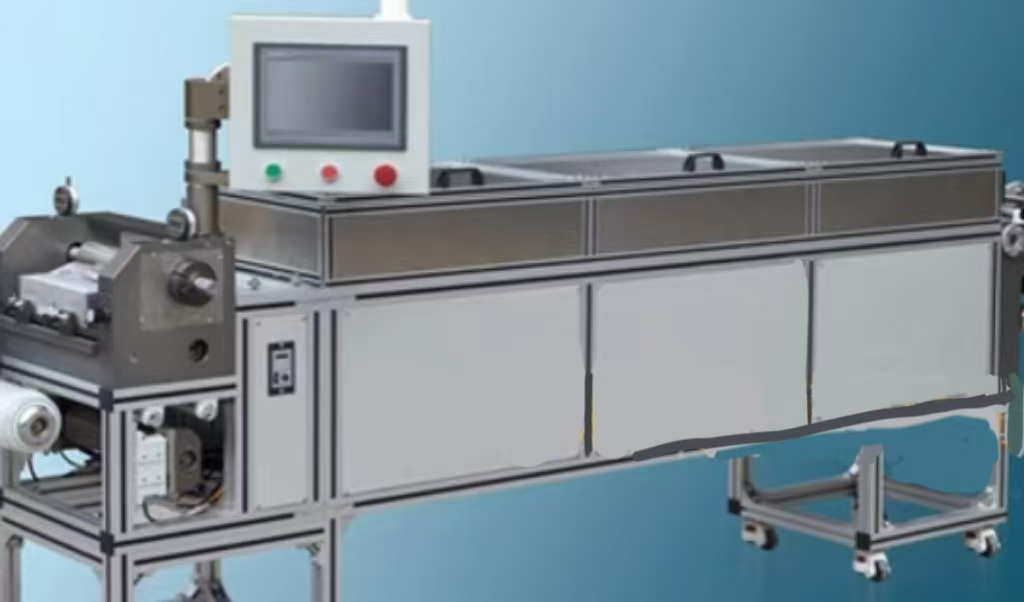

JK-LYJ-200型全自動流延機

一、產品簡介：

JK-LYJ-200型全自動流延機是將混合漿料從料槽流至基帶之上，通過基帶（PET）與逗號刮刀的相對運動形成坯膜，坯膜的厚度由刮刀控制（調刀精度可達0.001mm）。將坯膜連同基帶一起送入烘干室，溶劑蒸發，有機結合劑在陶瓷顆粒間形成網絡結構，形成具有一定強度和柔韌性的坯片，干燥的坯片連同基帶一起卷軸待用。具有高精度，高速、性能穩定、環保、節能等特點。

二、主要技術參數：

1．設備外型尺寸： 2980mm×600mm×1250mm

2．裝機總功率：約2.6Kw

3．基帶：PET膜（0.05-0.15mm）

4．基帶寬幅： 250mm

5．流延寬度：220MM

6．調刀精度： 0.001mm

7．厚度精度：±(1um+2%帶厚度)

8．刮刀精度： 0.1um

9．刮刀：圓筒逗號刮刀

10．流延速度：0.01-2M/min

11．流延厚度μ（WET）：10～400μm(靜止可達到1200um以上）

12．刮刀高度μ（WET）：0～3500μm

13．粘度 cps  50-50000

14．有效烘干長度 2米

15．溫控：3段底板加熱+熱風循環

16．溫度控制：室溫～100℃可調（控制±0.1℃）

17．溶劑：水性，溶劑

18．流延膜控制：雙伺服電機控制，張力可調

19．電氣控制系統：西門子PLC 可編程序控制

20．控制面板：10寸彩色液晶觸摸屏（觸摸屏）

21．靜電除塵：2套

22．放卷軸：3寸氣脹軸

23．收卷軸:3寸氣脹軸

功能特點

1. 分3段可調底板加熱，溫度精度可達到±0.1℃

2. 3段加熱西門子PID控制系統，10寸液晶顯示顯示4段加熱溫度

3. 西門子PLC控制系統CPU:224； 高速計數器：4個；I/O:6/4;2路脈沖輸出；4096字節存儲器；RS-485通訊口；

4. 液晶10寸彩色觸摸屏控制面板，懸臂式；

5. 觸摸屏顯示流延速度、流延起動、加速、減速、3段溫度控制；

6. 歐姆龍編碼器測試流延速度；

7. 伺服電機控制流延速度，流延電機速度達到0.01-2M/min

8. 伺服電機控制扭矩張力；

9. 變頻調速電機控制抽風機通風流量；

10. 數字液晶千分表顯示流延高度，精度可達到0.001mm±

11. PTC進氣進風加熱；

12. 不銹鋼鏡面圓筒刮刀，刮刀可以360度翻轉方便清洗，保證流延質量；

13. 外觀設備及配件均用鋁板制作，表面經過電氧化處理；

14. 鋁合金烘干室，分3段平面，采用鋼化玻璃，可直觀里面烘干動態；

獨特便利的工藝：

? 整機采用國標加厚型材，水平，間隙到達高精一致；

? 在每個干燥區門蓋上設置透明可視窗，觀察內部狀況；

? 對每一條過渡輥經過精加工，不簡略每一道環節。

? 對噴漆包覆配件內部材質都采用加厚鋁合金，保證配件實用年限；

采用精密數控加工中心精密加工，零件精細精度高。
